Leysop 3mm RTP Pockels Cell

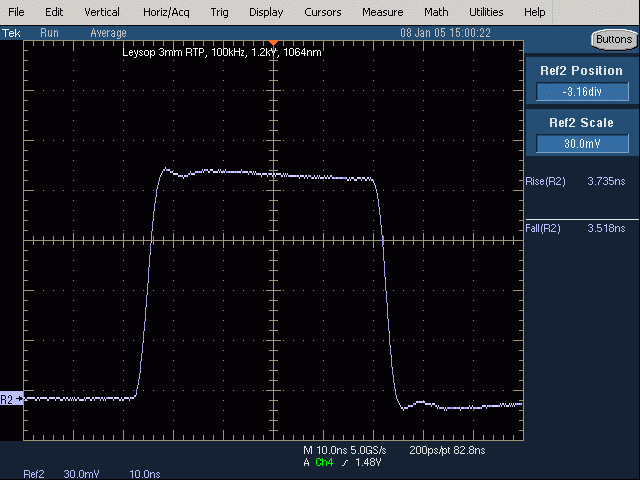

Diese Oszilloskopkurve zeigt die Messung der optischen Transmission in einem Single-Pass-Aufbau
gemessen mit einer Fotodiode mit einer Anstiegszeit von 1 nsec.
Parameter: 1064nm, 1,2kV, Zeitdifferenz der Ein/Aus-Trigger 50ns.

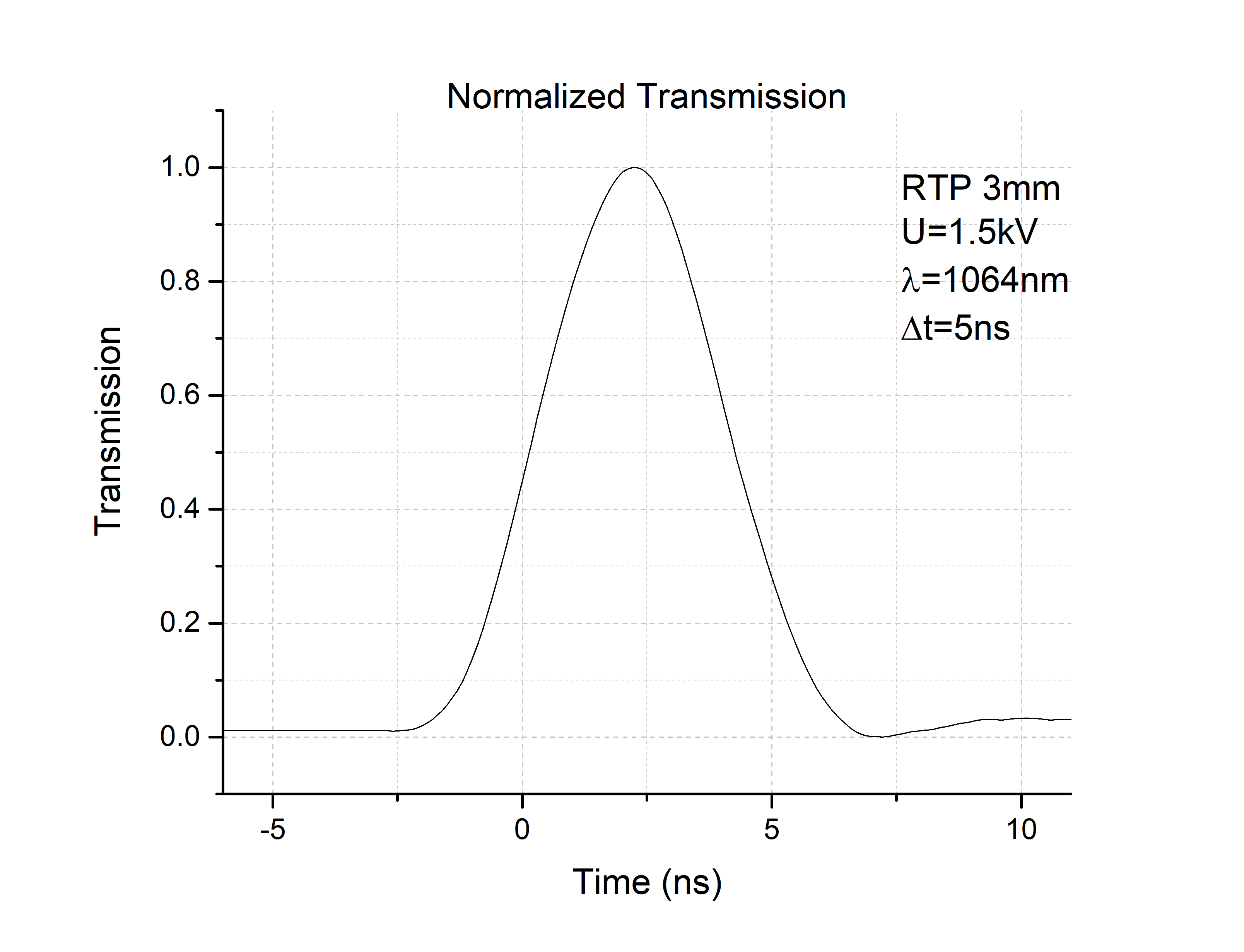

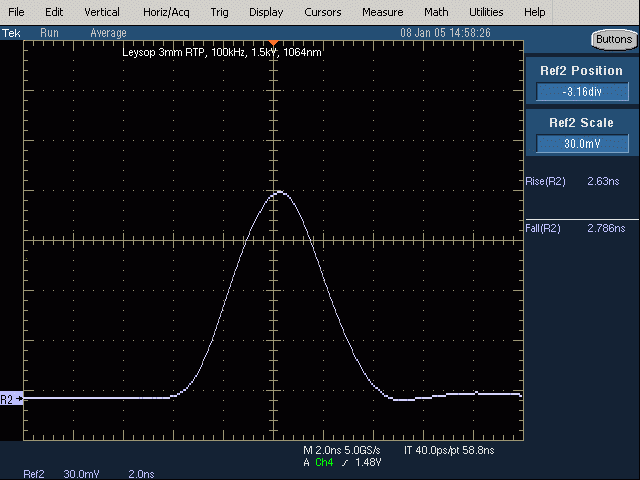

Diese Oszilloskopkurve zeigt die Messung der optischen Transmission in einem Single-Pass-Aufbau
gemessen mit einer Fotodiode mit einer Anstiegszeit von 1 nsec. Um Anstiegs- und Abfallzeiten zu reduzieren, die Zeit
Der Unterschied zwischen den Ein/Aus-Triggern wurde verringert, während gleichzeitig die Treiberspannung erhöht wurde
zur Zelle.
Parameter: 1064nm, 1,5kV, Zeitdifferenz der Ein/Aus-Trigger 5nsec.

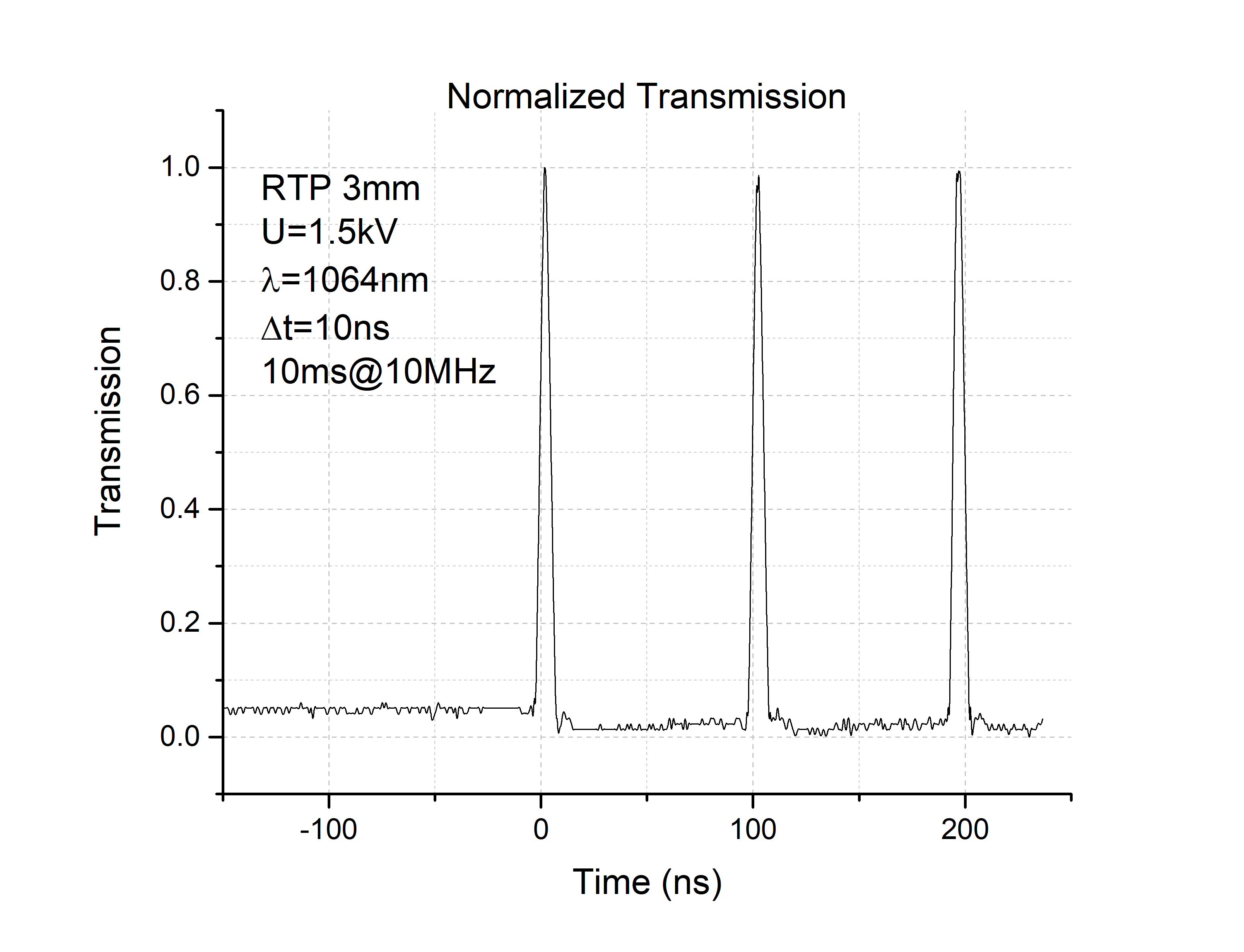

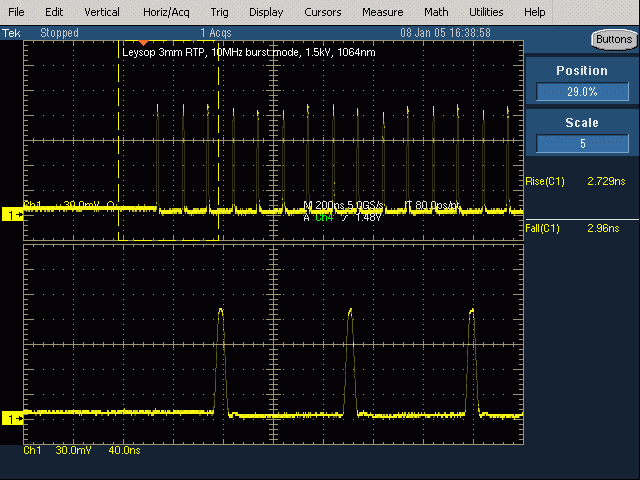

Diese Oszilloskopspur zeigt die optische Messung eines 10-MHz-Impulsstoßes mit diesem
3-mm-RTP-Pockels-Zelle in einem Single-Pass-Aufbau, gemessen mit einer Fotodiode mit einer Anstiegszeit von 1 ns.
Beachten Sie den Zeitunterschied zwischen den Impulsen von etwa 100 ns und dem sofortigen Start
der Impulsfolge. Die erweiterte Spur unten zeigt eine Erweiterung
der Startphase.
Parameter: 1064 nm, 1,5 kV, 10 MHz, Burstlänge 10 ms
